BADAN METEOROLOGI KLIMATOLOGI
DAN GEOFISIKA
Stasiun Meteorologi Klas I
Frans Kaisiepo Biak

Peralatan Penunjang Operasional pada Stamet Biak



Pelepasan Pilot Balon

Aktivitas permulaan dari operasi pilot balon untuk pengamatan profile/kondisi angin lapisan atas.

Evaporimeter Open Pan

Evaporimeter Open Pan digunakan Untuk mengukur penguapan air. Alat ini berupa silinder dengan diameter 120,7cm dan tinggi 25,4cm. Panci terbuat dari bahan logam yang anti karat dengan ketebalan 0,8 mm dan tidak di cat. Terdapat Hook Gauge untuk mengukur tinggi air serta tempat pembacaan penguapan dan Still Well untuk menempatkan Hook Gauge.

PC Operasional Radar Cuaca

Merupakan satu unit PC/Komputer yang berguna untuk melakukan seting dan mengolah data radar

Penakar Obs

Merupakan alat untuk mengukur curah hujan non-recording atau tidak dapat mencatat sendiri. Terdiri dari sebuah corong, tempat penampungan air, kaki yang berbentuk tabung silinder,keran pada kaki tabung untuk mengeluarkan air dan gelas penakar hujan untuk mengukur curah hujan.

Penakar Hujan Hillman

Merupakan alatuntuk mengukur curah hujan dan dapat mencatat sendiri intensitas hujan yang terjadi. Air hujan yang tertampung di bak diukur melalui gelas ukur (Ombrometer tipe Observatorium) atau secara otomatis diukur melalui goresan pena tinta pada kertas pias yang membentuk grafik.

Anemometer

Untuk mengukur arah dan kecepatan angin pada ketinggian 10 meter dari permukaan tanah.Cara kerja anemometer yaitu angin yang bertiup akan membuat bilah yang dihubungkan dengan dinamo yang menghasilkan arus listrik untuk kemudian dikonversi menjadi kecepatan angin. Sedangkan penunjuk arah angin berupa lempeng bilah kaku dihubungkan dengan variable resistor sehingga pergerakan bilah akan berubah-ubah yang dikonversi menjadi arah angin.

Display AWOS

Merupakan perangkat unutk menampilkan parameter-parameter dari System AWOS.

Sangkar Meteo

Sangkar Meteo merupakan sebuah bangunan berbentuk rumah yang terbuat dari kayu yang berfungsi untuk menyimpan termometer bola kering, termometer bola basah, termometer maksimum, dan termometer minimum. Sangkar meteo mempunyai 2 buah ventilasi yang gunanya mengalirkan udara masuk dan keluar dan di cat warna putih sehingga memantulkan cahaya sesuai aturan dari WMO.

High Volume Sampler

High Volume Sampler (HV Sampler) merupakan alat untuk mengambil sampel SPM (Suspended Particle Matter) dari udara. Cara kerjanya dengan mengisap udara yang mengandung partikel melalui kertas filter dengan motor kecepatan tinggi. Debu akan menempel pada kertas filter yang nantinya akan diukur konsentrasinya dengan cara kertas filter tersebut ditimbang sebelum dan sesudah sampling di samping itu dicatat flowrate dan waktu lamanya sampling sehingga didapat konsentrasi debu dan partikel-partikel lainnya.

Taman Alat Meteorologi

Taman Alat Meteorologi merupakan kumpulan peralatan meteorologi synoptik untuk mengukur parameter cuaca permukaan untuk mengamati kondisi udara di suatu tempat yaitu suhu udara, kelembaban udara, tekanan udara, arah dan kecepatan angin, radiasi matahari, penguapan, dan curah hujan dll

Transmissometer / Visibility Sensor / Lightning Detector

Transmissometer dan Visibility Sensor merupakan Alat untuk mengetahui Runway visual Range atau pengukuran visibilitas bandara, sedangkan Lightning Detector adalah alat untuk mendeteksi petir di sekitar area bandara.

Ceilometer CL31

Untuk pendeteksian ketinggian awan. Ceilometer CL31 mengukur ketinggian dasar awan dan visibilitas vertikal di semua kondisi cuaca. Kinerja dan keandalan dalam Backscatter Profiling dalam semua kondisi cuaca hingga 25.000 kaki (7,6 km). Mendeteksi tiga lapisan awan secara bersamaan. The CL31 menggunakan teknologi laser dioda LIDAR (deteksi cahaya dan rentang).

Pelepasan Balon Radiosonde

Aktivitas permulaan dari operasi Radiosonde untuk pengamatan kondisi atmosfer sampai ketinggian 30.000 feet.

Site Radar Cuaca

Merupakan lokasi dimana bangunan Radar Cuaca berada.

AWS Digital

AWS (Automatic Weather System) merupakan seperangkat alat untuk memonitor unsur-unsur cuaca secara outomatis.

Synergie

Merupakan System NWP (Numerical Weather Prediction) yang berasal dari Perancis untuk membantu prakirawan dalam membuat prakiraan cuaca.

Tampilan DVB Gempa

Merupakan contoh tampilan informasi kejadian gempa bumi yang disertai peringatan kejadian Tsunami.

Ground Unit Radiosonde

Alat untuk menerima dan memproses data yang diterima dari sensor yang diterbangkan pada balon radiosonde.

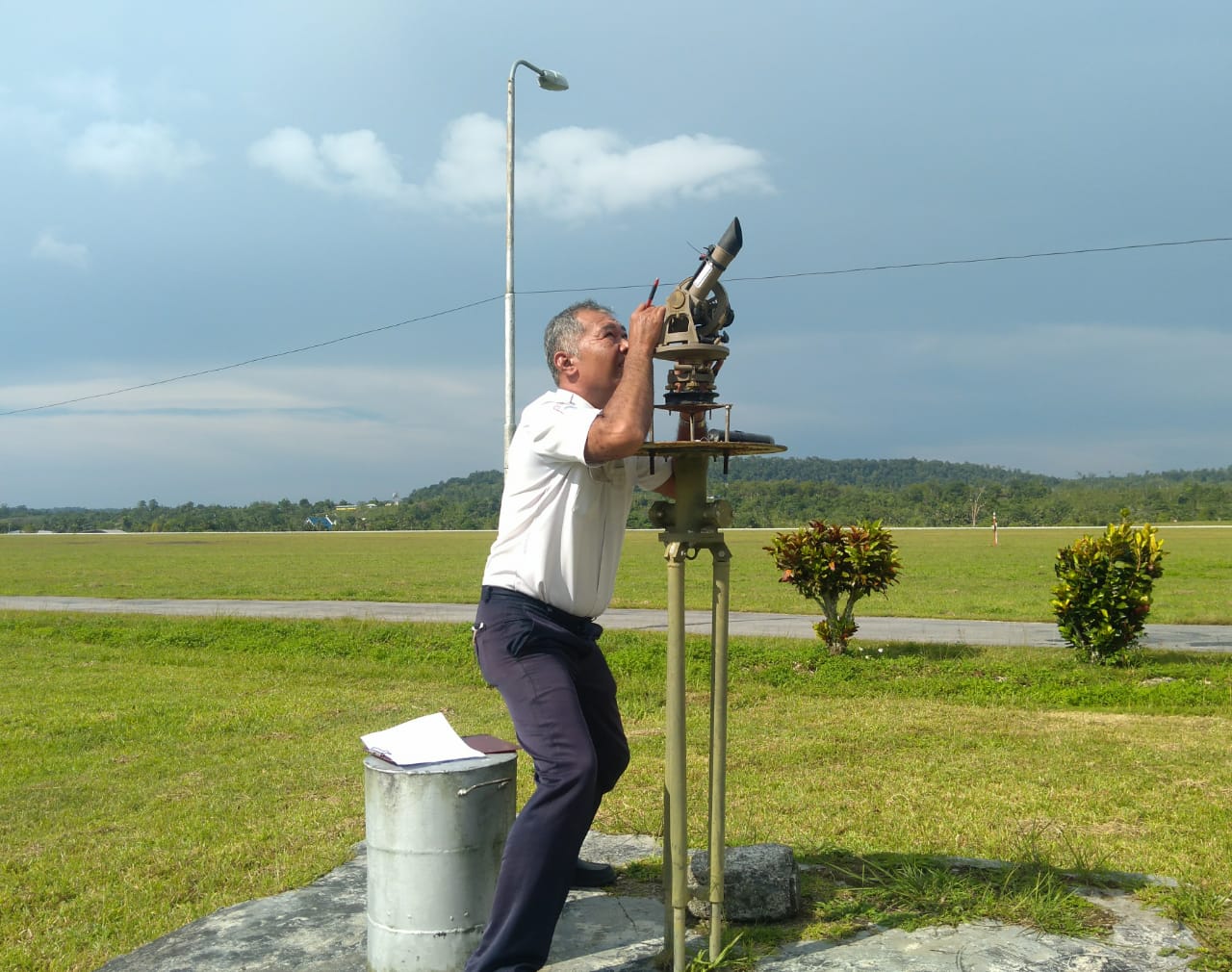

Pengunaan Teodolite

Proses pengamatan pilot balon dengan teodolite.

Humidity and Temperature Probe HMP15

Merupakan alat untuk mengukur kelembaban dan suhu udara, alat ini bersifat plug and play dan cocok untuk keperluan outdoor.

Digital Barometer PTB330

Barometer PTB330 merupakan Barometer Digital high-end dari Vaisala untuk pengukuran tekanan atmosfer. Dengan include kotak housing dari Vaisala, silicon capacitive, sensor tekanan akan memberikan akurasi pengukuran tinggi dan stabilitas dalam jangka waktu yang lama.

Campbell Stokes

Campbell Stokes digunakan untuk mencatat lama penyinaran matahari dengan cara memfokuskan sinar matahari melalui bola gelas mengenai kertas pias sehingga terbakar dan meninggalkan pada jejak kertas pias. Dengan menjumlahkan waktu dari bagian-bagian terbakar yang terputus-putus akan diperoleh lamanya penyinaran matahar. Dipergunakannya bola gelas dimaksudkan agar memfokuskan sinar matahari secara terus menerus tanpa terpengaruh oleh posisi matahari.

Automatic Weather Station AWS310

Merupakan AWS sebagai peralatan penunjang dalam sistem AWOS untuk memantau kondisi unsur cuaca di runway bandara

Bangunan Radar Cuaca

Gedung Tempat peralatan radar cuaca di instal

Teodolite

Teodolite merupakan alat utama operasi pilot balon, dimana alat ini berfungsi untuk melihat balon merah yang diterbangkan dari jarak jauh dan terdapat pula skala derajat pergerakan teodolite selama pengamatan balon merah yang diterbangkan

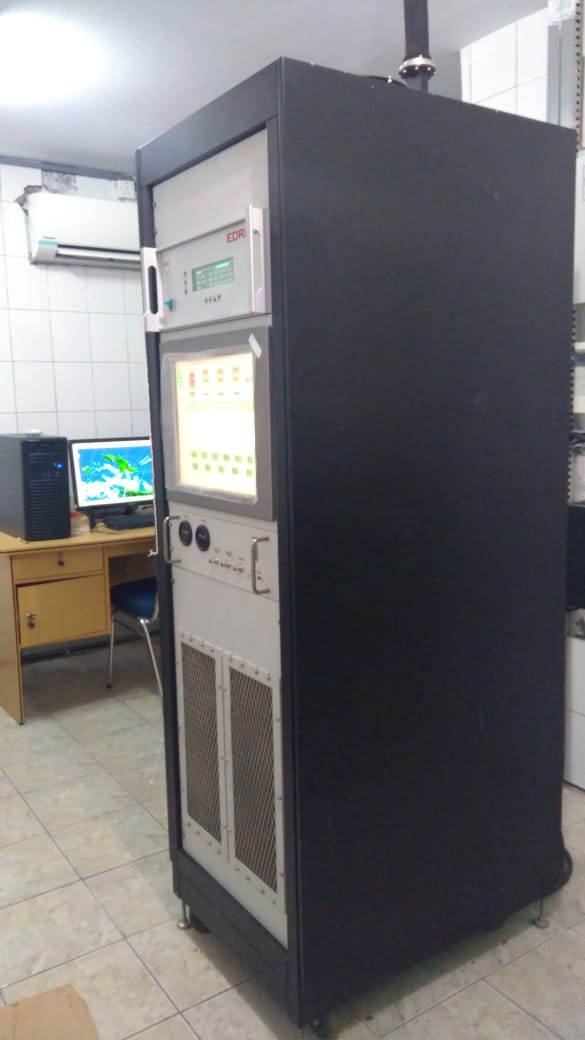

Kabinet Radar

Merupakan satu unit lemari kabinet Radar Cuaca dimana terdiri dari beberapa rak yang merupakan tempat pengaturan dan pengolahan dari moving part radar cuaca

Sensor dan Transmiter Radiosonde

Merupakan seperankat sensor kondisi udara (suhu, kelembaban, tekanan, dan kecepatan angin) dan unit transmiter untuk mengirimkan data dari sensor ke Ground Unit.

Lightning Detector

Merupakan seperangkat alat untuk memonitor kejadian petir, dengan kemampuan untuk menampilkan lokasi kejadian petir dan jenis petir yang terjadi.

Sherter Sensor Gempa

Shelter Sensor Gempa merupakan sebuah bangunan yang dibuat dengan konstruksi bangunan tahan gempa yang di dalamnya ditempatkan sensor-sensor seismic untuk memonitor kejadian gempa.

DVB Gempa

Merupakan satu system penerima broadcast informasi gempa yang ditempatkan di UPT daerah, dimana alat ini terdiri dari antena penerima satelite dan PC BVD Gempa.
